Instalar o PicoStation no PlayStation 1 é uma das formas mais interessantes hoje de substituir o leitor óptico e modernizar completamente o console, mas apesar de ser um mod relativamente acessível, existem alguns pontos importantes que fazem toda a diferença no resultado final.
Nesse projeto, a instalação foi feita em uma placa PU18, já previamente revisada, com remoção de modificações antigas e recap completo. Esse tipo de preparação não é obrigatório, mas ajuda muito na estabilidade geral do sistema, principalmente quando estamos falando de leitura via cartão SD.

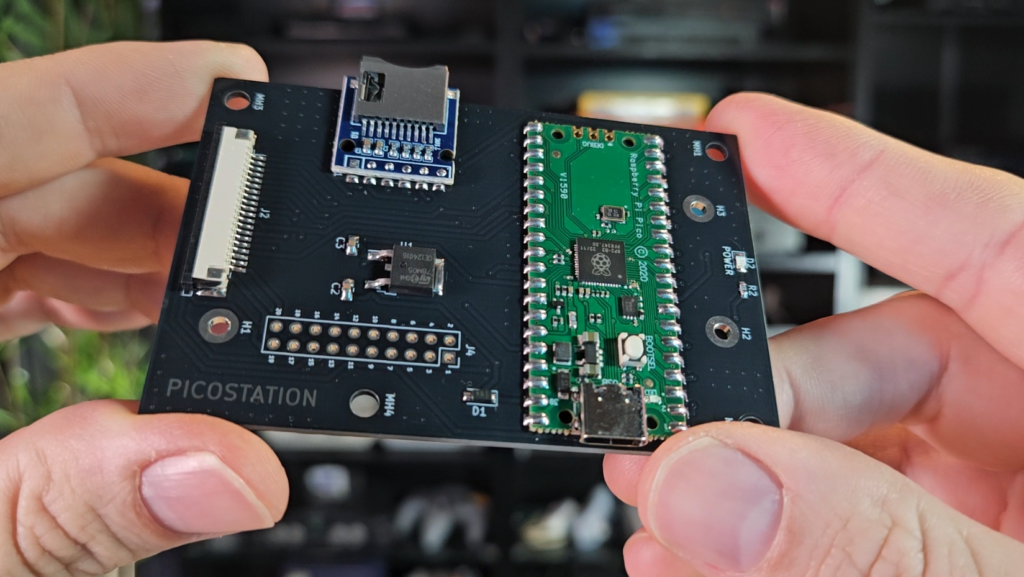

Um dos grandes diferenciais aqui é o uso da placa adaptadora do PicoStation, fornecida pelo Cristian da Hunter Games, que simplifica bastante o processo. Ao invés de fazer várias ligações diretas na placa do console, a maior parte dos pontos já está organizada na própria PCB, o que facilita tanto para quem está começando quanto para quem busca um acabamento mais limpo.
Caso você queira adquirir a placa ou falar diretamente com ele, seguem os contatos:
YouTube: https://youtube.com/@huntergamess85
WhatsApp: 13 99739-0437
Também deixo aqui os links das placas por modelo:
PU08 (opção 1)
https://meli.la/1bdWiRi
PU08 (opção 2)
https://meli.la/1n9aqxR
A instalação começa pelo levantamento de pinos no CI principal da placa, seguindo o diagrama correto. Esse é um dos pontos que exigem mais atenção, já que qualquer erro aqui pode comprometer o funcionamento do console. Com os pinos levantados, a placa adaptadora é posicionada e soldada diretamente nos pontos indicados, incluindo alguns pontos que precisam ser previamente raspados para garantir contato elétrico.
Depois de fixar a placa, o próximo passo é verificar continuidade com multímetro para garantir que não há curto entre os pontos. Essa etapa é fundamental antes de seguir com o restante da instalação.
Na sequência, é feita a remoção de um resistor específico da placa original, permitindo que o sistema funcione corretamente com o PicoStation. Esse resistor pode ser guardado caso seja necessário reverter a modificação no futuro.

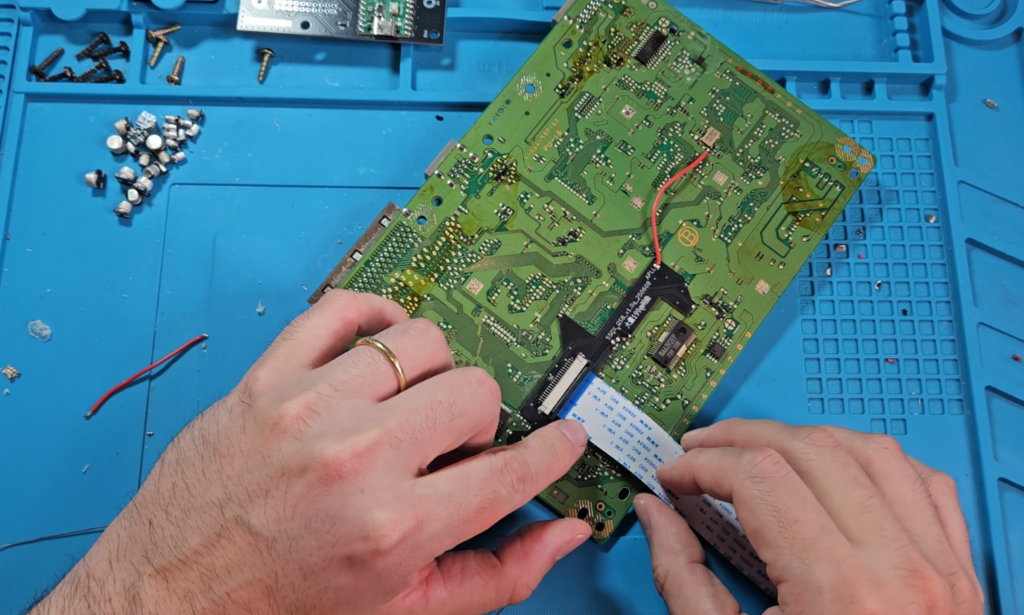

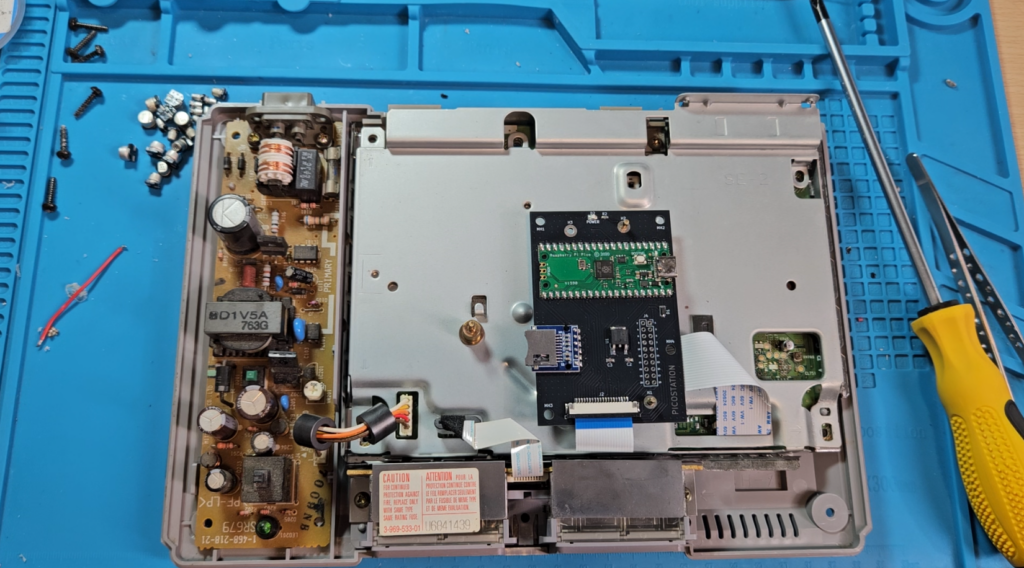

A única ligação adicional via fio é feita entre dois pontos específicos da placa, completando a instalação elétrica do mod. A partir daí, entra a parte mecânica: conexão dos cabos flat, organização interna e posicionamento da placa dentro do console.
Com tudo montado, o próximo passo é preparar o cartão SD. E aqui entra um dos pontos mais importantes de todo o processo.
Nem todo cartão SD funciona bem com o PicoStation.
Durante os testes, um cartão de 256GB simplesmente não funcionou, enquanto modelos menores, principalmente de 32GB e 64GB, apresentaram muito mais estabilidade. Cartões da SanDisk têm sido os mais recomendados pela comunidade atualmente, inclusive com base em testes realizados pelo próprio Cristian da Hunter Games.
A formatação pode ser feita em exFAT ou FAT32, com os jogos organizados em pastas individuais, contendo os arquivos BIN e CUE. Jogos com múltiplos discos devem ficar dentro da mesma pasta, permitindo a troca durante a execução.
Depois de configurado corretamente, o sistema funciona de forma muito consistente, com carregamento rápido e sem necessidade de mídia física.
O resultado final é um PlayStation 1 muito mais prático de usar, silencioso e com uma nova vida útil, mas é importante ter em mente que a escolha do cartão SD e a qualidade da instalação influenciam diretamente na experiência.
As imagens utilizadas no processo, incluindo diagrama e pontos da placa, estão disponíveis aqui no post para servir como referência durante a instalação.
E para acompanhar o passo a passo completo em vídeo, com todos os detalhes da instalação, o link também está disponível aqui abaixo.
