Fazer um mod RGB nem sempre precisa ser caro — e esse é um daqueles casos onde entender o processo muda completamente o jogo.

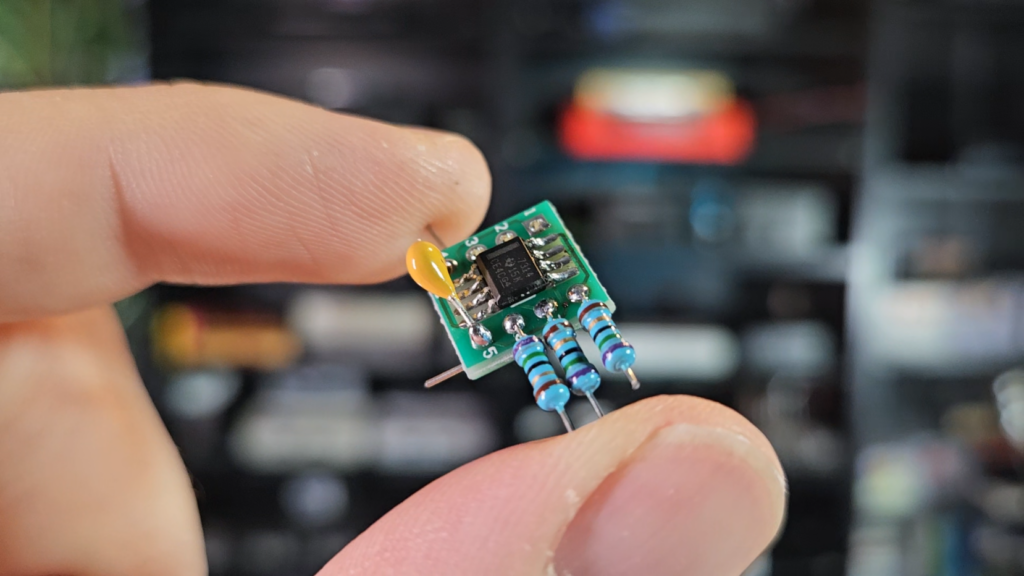

Nesse projeto, a ideia foi montar uma placa de amplificação RGB utilizando componentes simples e acessíveis, como o THS7314 ou THS7316, com um custo extremamente baixo quando comparado às placas prontas disponíveis no mercado. Enquanto um mod já montado pode facilmente passar dos R$100, aqui estamos falando de algo que pode sair por cerca de R$10 por unidade, dependendo da quantidade de peças adquiridas.
O funcionamento é direto: o circuito utiliza um amplificador de vídeo para tratar os sinais RGB, com resistores de 75 ohms na saída e um capacitor de desacoplamento de 100nF entre VCC e GND para estabilização. É uma solução simples, mas extremamente eficiente quando bem executada.
Na prática, o resultado é praticamente idêntico ao de placas prontas. A diferença, na maioria dos casos, não está no circuito em si, mas na qualidade da montagem — solda bem feita, organização dos fios e cuidado na instalação acabam tendo muito mais impacto no resultado final.
Esse tipo de mod pode ser utilizado em consoles como o Nintendo 64 (modelos compatíveis) e também em aplicações de RGB bypass, como no Super Nintendo Baby. Além da economia, o grande ganho aqui é o conhecimento: entender como o circuito funciona te dá liberdade para ajustar, adaptar e evoluir o seu setup com muito mais segurança.
🔧 Diagrama e materiais
Aqui você encontra os diagramas utilizados e a referência de montagem da placa:
Placa SOP8 https://s.click.aliexpress.com/e/_c3BJT8n1
Capacitor 100nF (desacoplamento) https://s.click.aliexpress.com/e/_c3hsVfbz
Resistores (75Ω e outros valores conforme console) https://s.click.aliexpress.com/e/_c3gufqif
Placa Perfurada para montagem https://s.click.aliexpress.com/e/_c3zifcvd
CI THS7314 https://s.click.aliexpress.com/e/_c4aGl8ML
Esse é um dos mods com melhor custo-benefício dentro do retrogame. Simples, barato e extremamente eficiente.
Se você está começando ou quer dar um passo a mais na qualidade do seu setup, esse tipo de projeto é praticamente obrigatório.
E talvez o mais importante: depois que você faz o primeiro, dificilmente vai querer voltar a comprar tudo pronto.
