Ligar um Nintendinho, Famicom ou Phantom System em uma TV moderna costuma ser uma experiência frustrante. A imagem borrada, com ruídos e cores estranhas, faz muita gente acreditar que o console envelheceu mal. Mas a verdade é outra: o problema quase nunca é o console, e sim o tipo de sinal de vídeo que ele entrega.
Neste artigo, vou explicar de forma clara e direta como funciona o sinal de vídeo do NES, quais são as opções disponíveis e qual caminho realmente faz diferença para quem busca a melhor qualidade de imagem possível — seja em TV de tubo ou em TVs modernas.
Entendendo como a imagem do NES é formada
Toda imagem começa com três elementos fundamentais: sincronia, luminância e crominância.
Sincronia é o sinal mais importante de todos. Ele é quem organiza a imagem, dizendo para a TV onde cada linha começa e termina. Se a sincronia estiver ruidosa, a imagem nunca será estável, não importa o quão bom seja o resto do sinal.
Luminância representa o claro e escuro da imagem. É basicamente o “preto e branco”.
Crominância carrega as informações de cor.
No Nintendinho original, todos esses sinais acabam misturados de formas diferentes dependendo do tipo de saída usada — e é aí que começam os problemas.
RF: o pior sinal possível (e por que evitar)
O cabo RF, aquele que se ligava direto na entrada de antena da TV, é o pior cenário possível. Áudio, vídeo, sincronia, luminância e crominância trafegam todos juntos no mesmo cabo. O resultado é um festival de interferências.
Mesmo em TVs de tubo, o RF já apresentava limitações. Em TVs modernas, a imagem simplesmente se torna inviável. Se você ainda usa RF, a melhor melhoria que pode fazer é parar de usar RF.
Vídeo composto: o mínimo aceitável
O vídeo composto já separa áudio e vídeo, o que é um pequeno avanço. Porém, dentro do sinal de vídeo ainda estão misturados luminância, crominância e sincronia.
Em TVs de tubo pequenas, o resultado pode até ser aceitável. Mas em telas maiores ou em TVs modernas, os ruídos ficam evidentes. É uma solução funcional, mas longe de ideal.
Por que o Nintendinho não tem RGB nativo
Diferente de consoles como Mega Drive ou Super Nintendo, o NES não gera sinal RGB internamente. Isso significa que não existe apenas um sinal “escondido” para ser amplificado.
No Nintendinho, o RGB precisa ser criado. E é exatamente isso que um mod RGB faz.
O mod RGB consiste na instalação de uma placa interna que interpreta a comunicação entre a CPU e a PPU do console e reconstrói a imagem em RGB puro.
Com isso, cada componente de cor (vermelho, verde e azul) passa a trafegar de forma independente, junto com uma sincronia limpa. O resultado é uma imagem extremamente nítida, estável e livre de interferências.

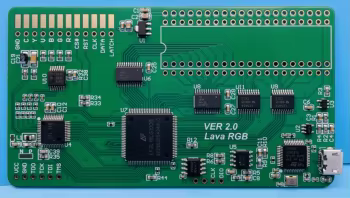

No meu console, utilizei o Lava Kit RGB, uma das soluções mais completas disponíveis hoje. Ele permite:
Saída RGB de alta qualidade
Manutenção do vídeo composto
Possibilidade de S-Video
Uso de adaptador sem necessidade de furar a carcaça
Além disso, até o sinal composto gerado pelo Lava Kit é superior ao original do console.
O ponto negativo? Custo e dificuldade de instalação. Não é um mod simples e definitivamente não é barato. Mas se o objetivo é qualidade máxima de imagem, não existe atalho.
Com o sinal RGB em mãos, entra o papel do upscaler. Cada um entrega resultados diferentes:
GBS-Control: excelente custo-benefício e o ponto de entrada ideal para quem quer imagem limpa em TV moderna.
OSSC: um nível acima em qualidade e flexibilidade.
RetroTINK 5X: mais refinado, com ótimo processamento.
RetroTINK 4K: o melhor cenário possível hoje para consoles clássicos.
Quanto melhor o upscaler, mais fiel será a imagem final.
Luma Code: melhor que RGB?
Existe ainda o Luma Code, uma modificação que gera um sinal semi-digital a partir da comunicação entre CPU e PPU. Em teoria, ele pode ser ainda mais limpo que o RGB.
O problema é a compatibilidade. Hoje, o Luma Code praticamente só faz sentido para quem usa OSSC ou upscalers específicos. Para quem já investiu em RetroTINKs mais avançados, o Luma Code acaba sendo um downgrade de equipamento.
Na prática, o RGB bem feito já entrega uma qualidade absurda e plenamente satisfatória.
Vale a pena fazer tudo isso?
Se você quer apenas jogar ocasionalmente, o vídeo composto pode atender. Mas se você quer reviver o Nintendinho com uma imagem digna do que o console realmente entrega, o mod RGB muda completamente a experiência.
Textos legíveis, cores sólidas, imagem estável e zero interferência. É como redescobrir os jogos clássicos.
