Antes de tudo, este tutorial não foi desenvolvido por mim — eu apenas adaptei o procedimento para as placas Tectoy e disponibilizei os esquemas prontos para facilitar a implementação do mod em outros modelos de Mega Drive 3.
O Triple Bypass é uma modificação que melhora o sinal de vídeo e áudio do console, trazendo uma imagem mais limpa e um som mais fiel ao Mega Drive original japonês.

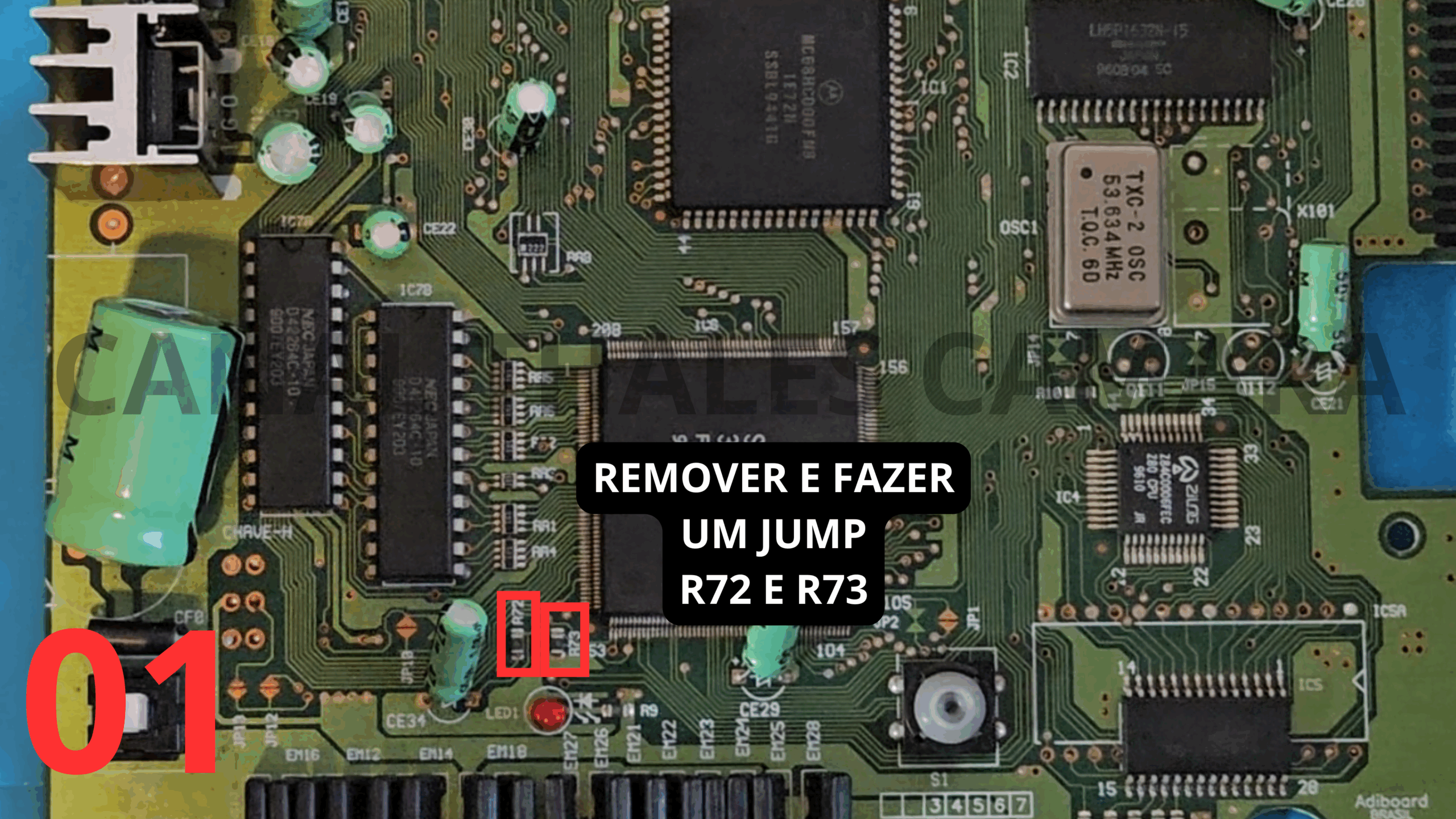

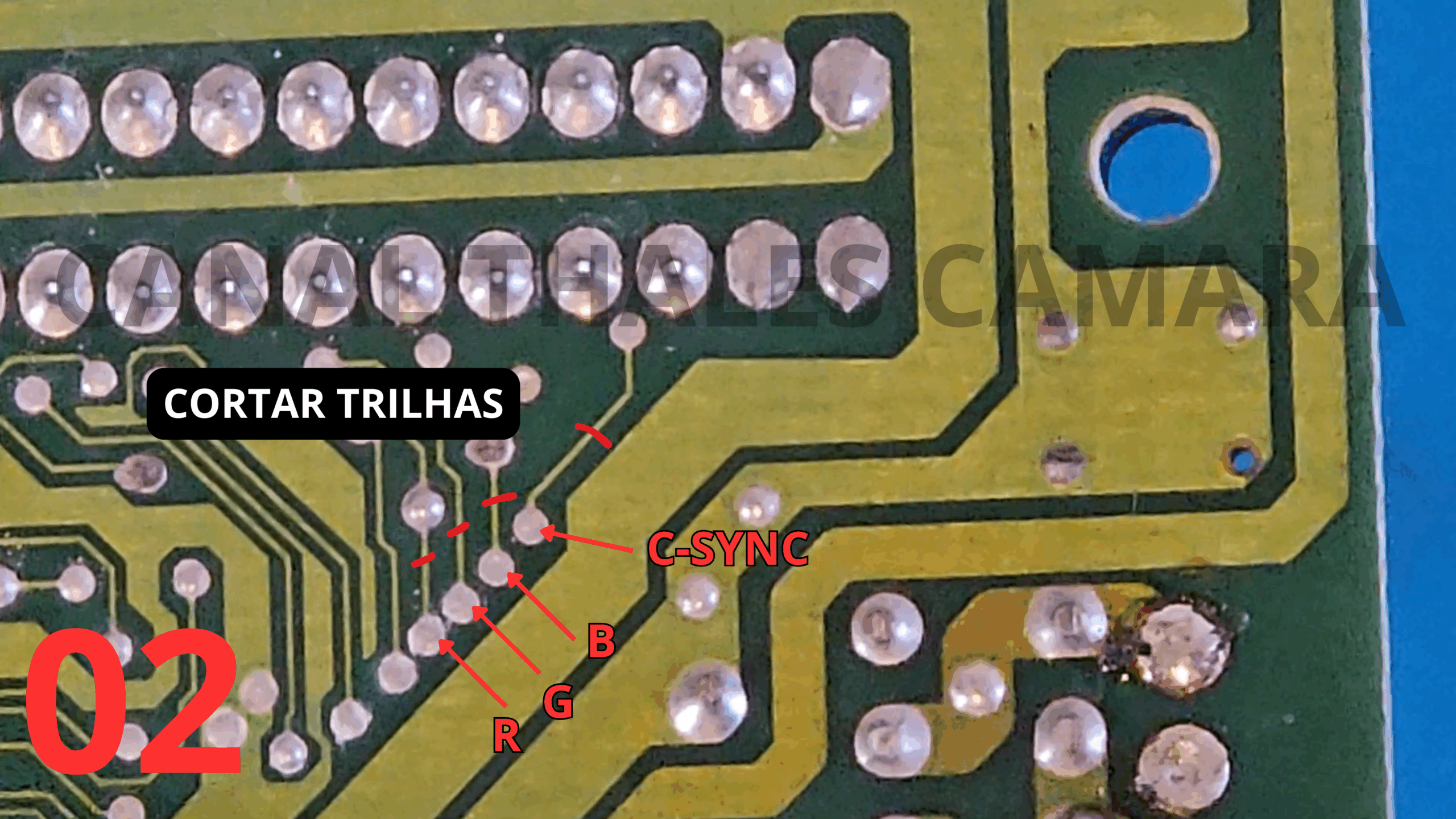

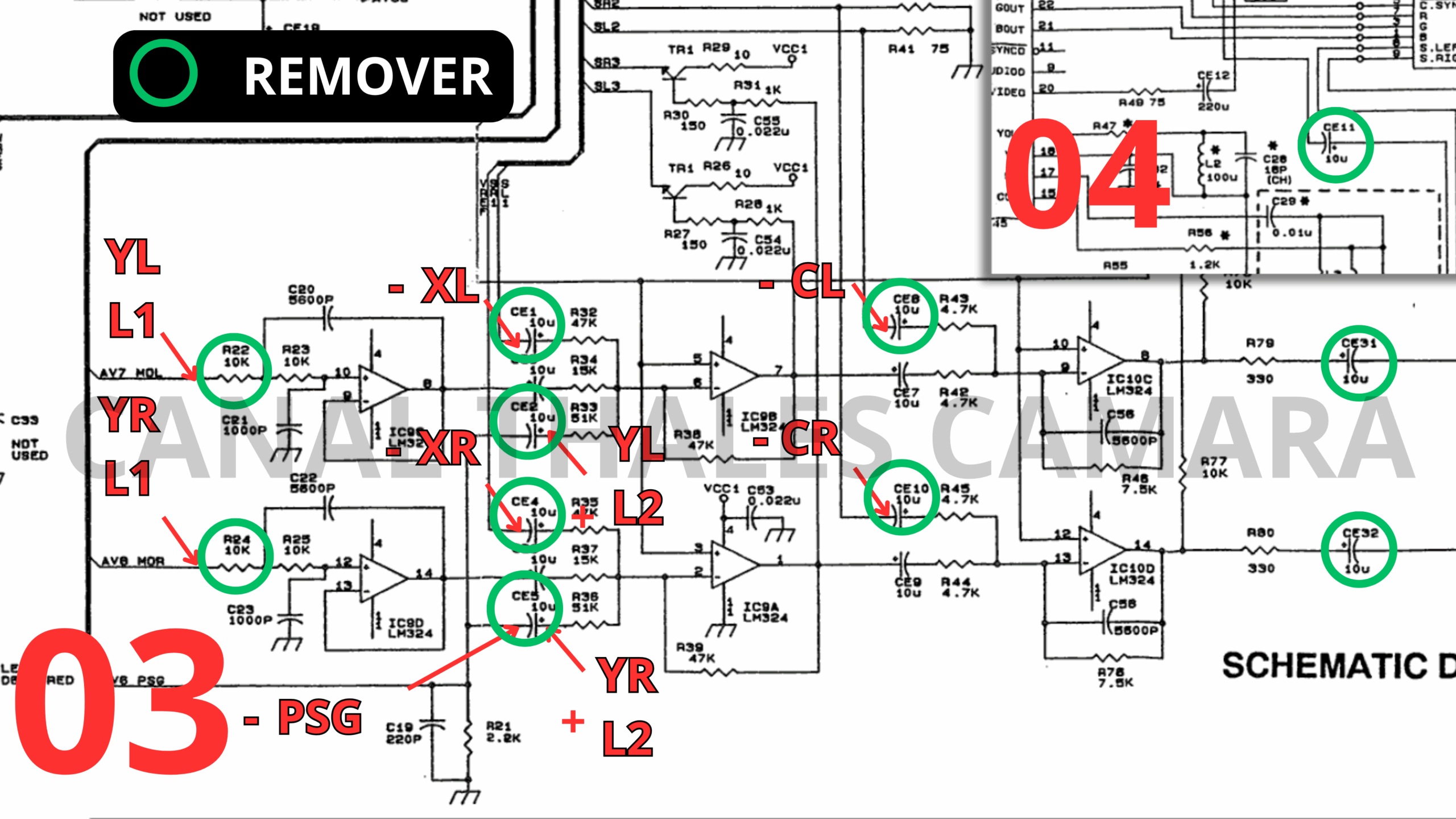

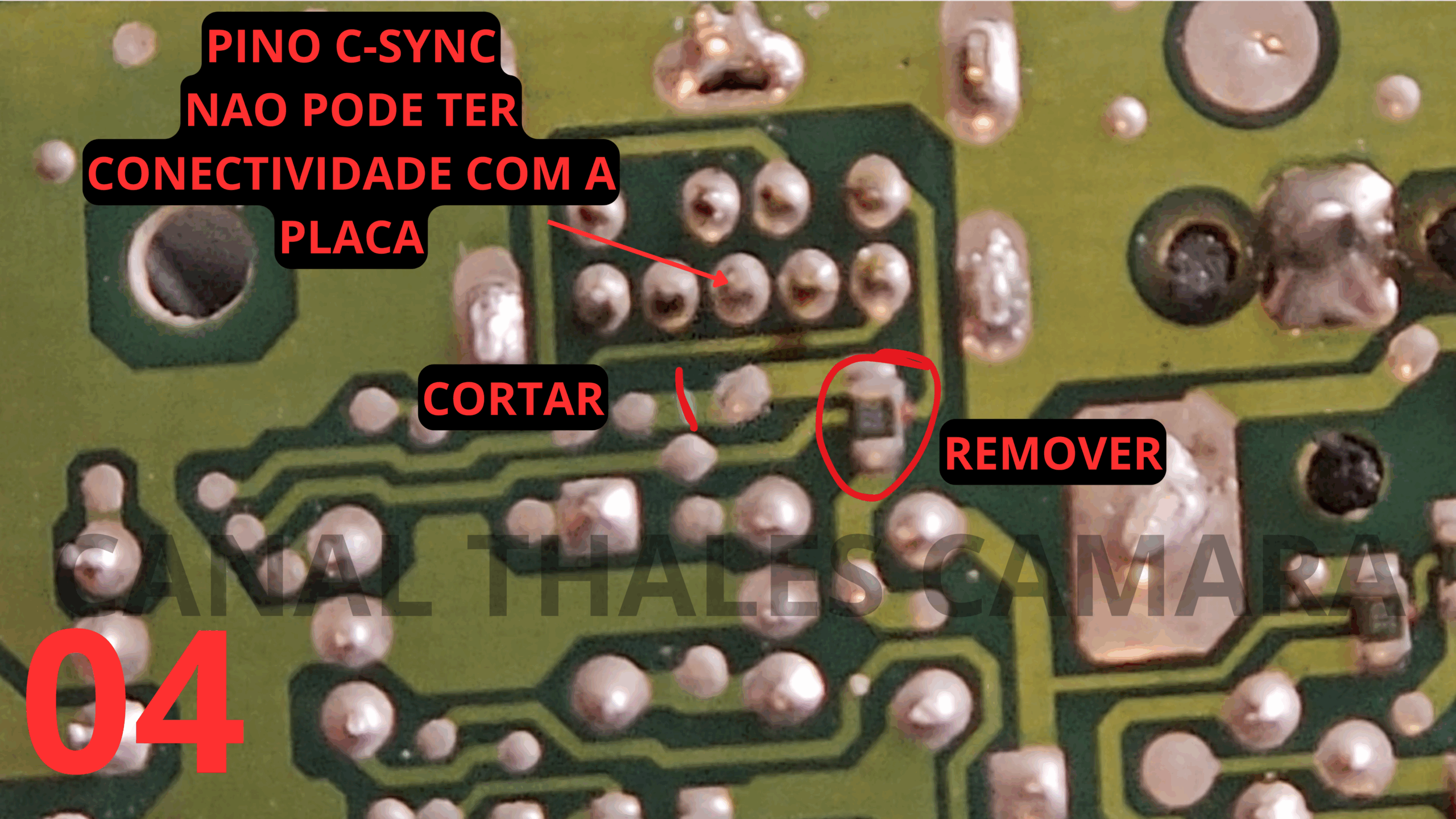

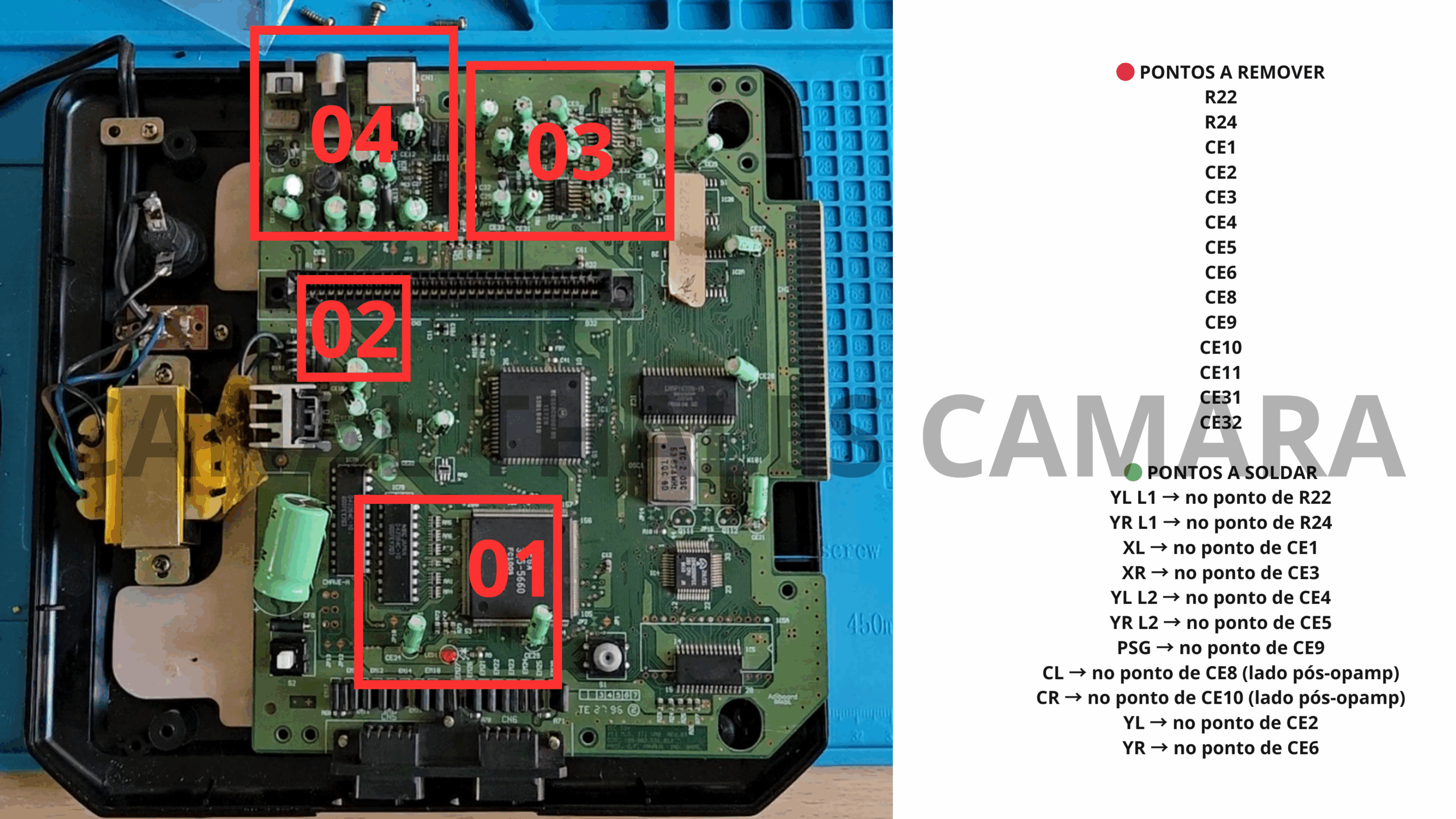

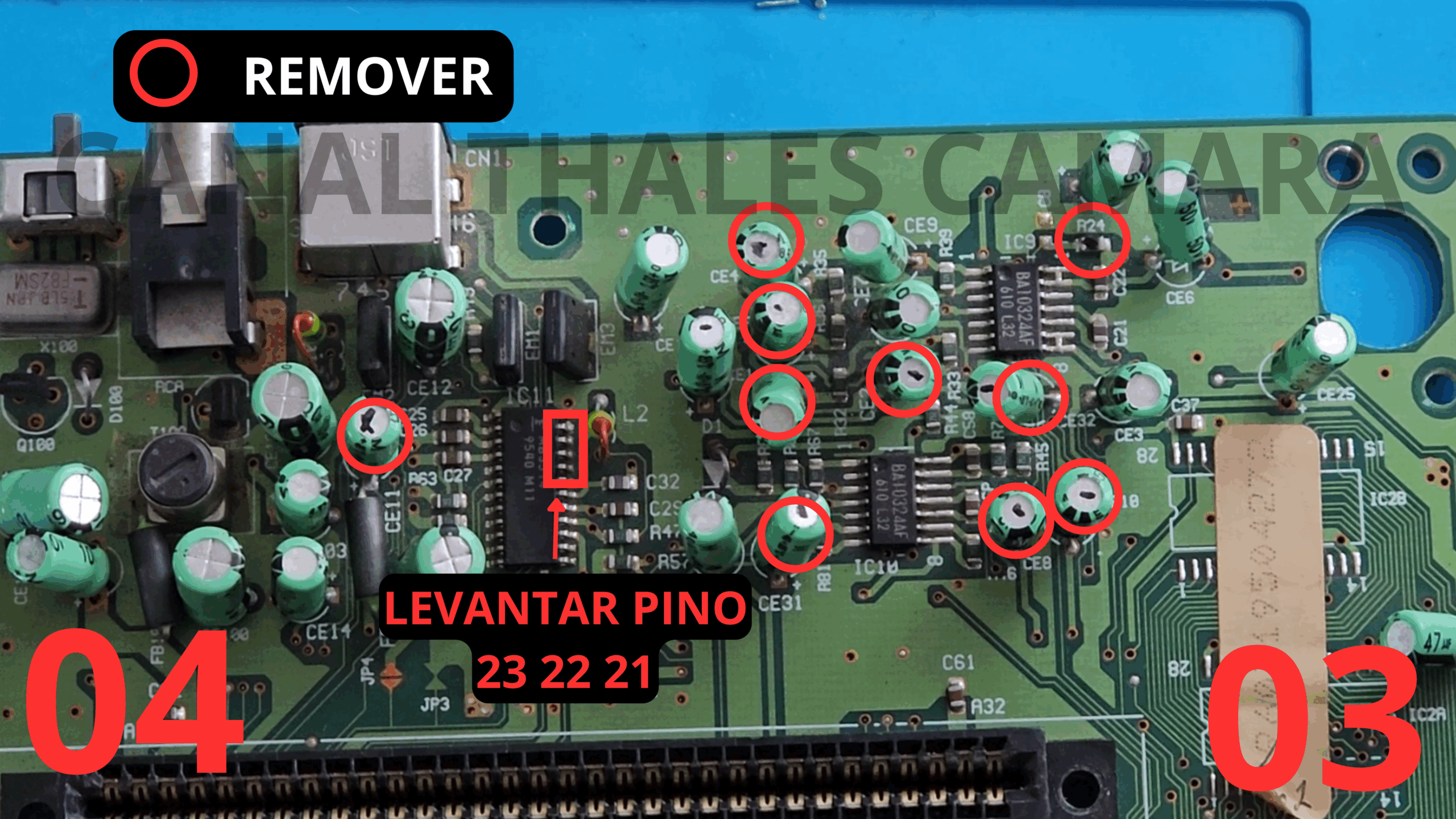

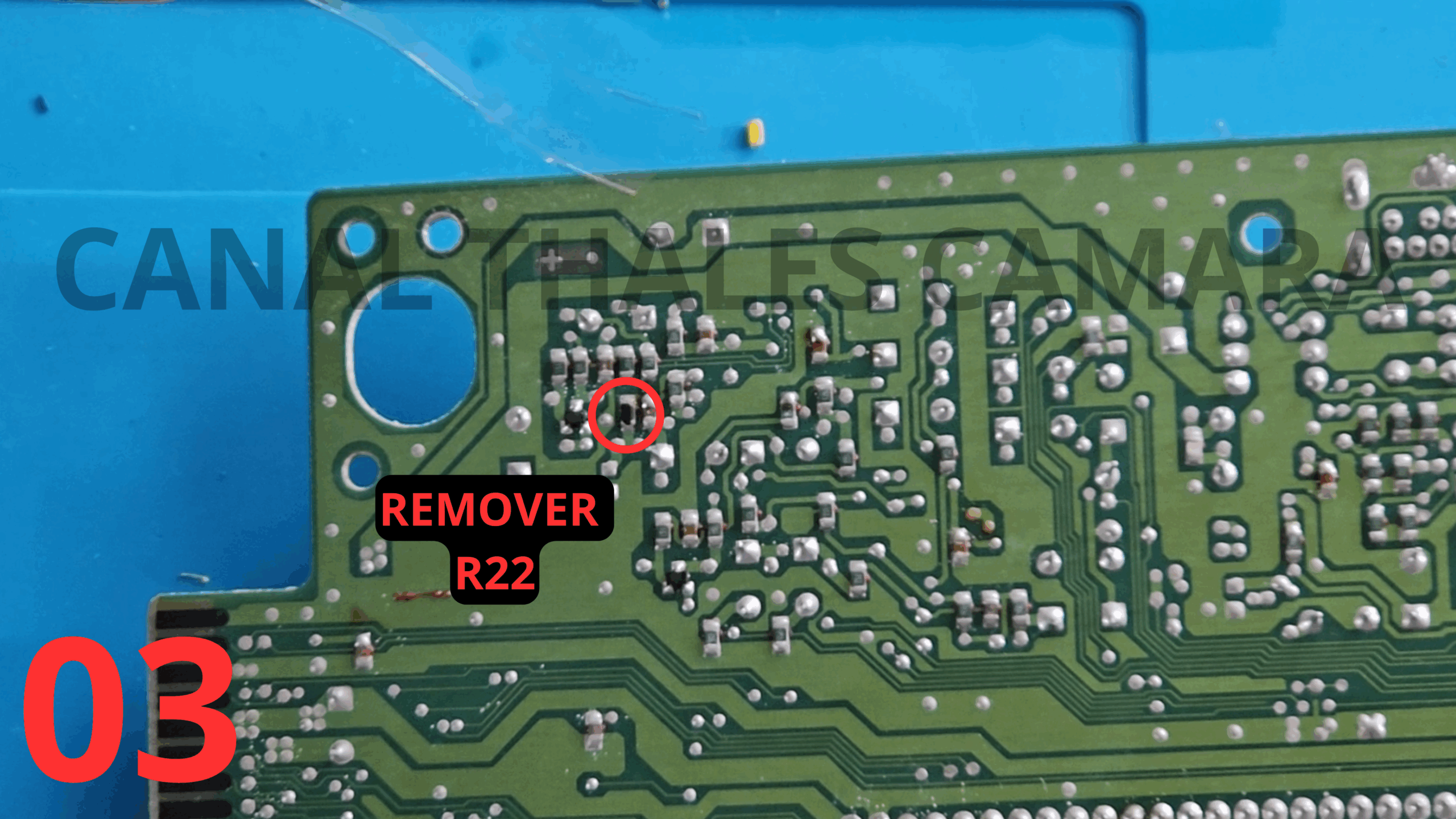

Nos esquemas abaixo, você encontra as ligações simplificadas, pontos de solda e recomendações de componentes para aplicar o mod com segurança e qualidade.
🛒 Onde comprar o Triple Bypass
Você pode adquirir o Triple Bypass diretamente no AliExpress, através do link abaixo:
👉 Comprar o Triple Bypass no AliExpress
Essa é uma das opções mais acessíveis e práticas para quem deseja aplicar o mod no Mega Drive 3 Tectoy ou em outros modelos compatíveis.
A modificação consiste em fazer um bypass dos sinais de vídeo e áudio, trazendo melhorias gráficas e sonoras ao Mega Drive. O processo elimina jailbars e reduz ruídos, deixando a imagem mais limpa e o áudio o mais puro possível. Na prática, extraímos os sinais na placa e os conduzimos por um caminho externo e isolado, impedindo que outros circuitos provoquem interferência — o resultado é um sinal muito mais estável e detalhado do que o do circuito original.
