O Atari 2600 é um dos consoles mais importantes da história dos videogames, mas sua saída de vídeo original está longe de representar todo o potencial do hardware.
Ao longo dos últimos anos venho estudando diferentes versões do Mod S-Video, testando componentes, ajustando níveis de sinal e refinando o circuito para chegar à versão que utilizo atualmente no meu próprio Atari.
Neste artigo estou disponibilizando gratuitamente todos os arquivos utilizados no projeto para que qualquer pessoa possa montar seu próprio mod.

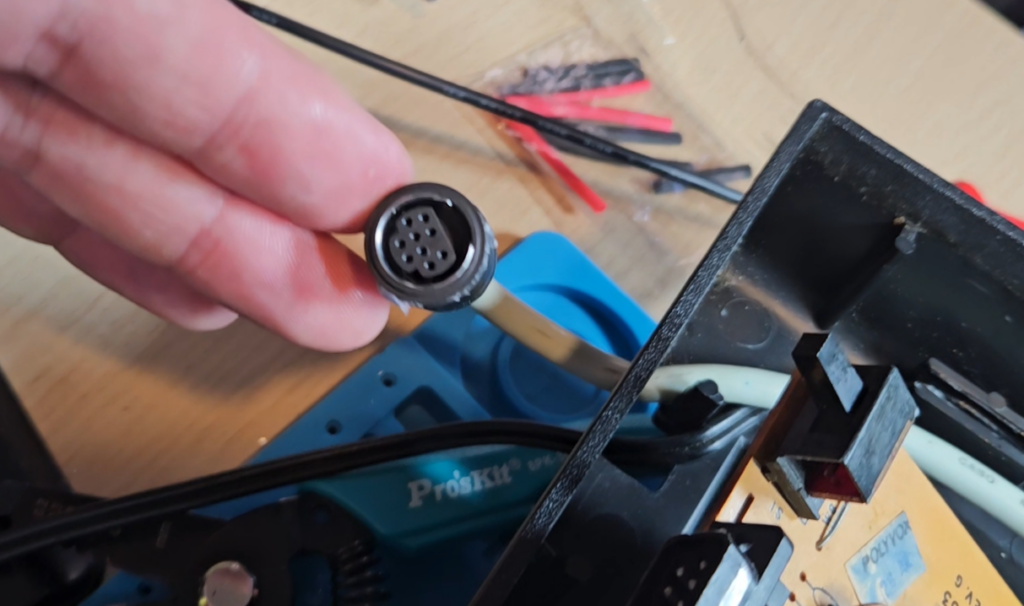

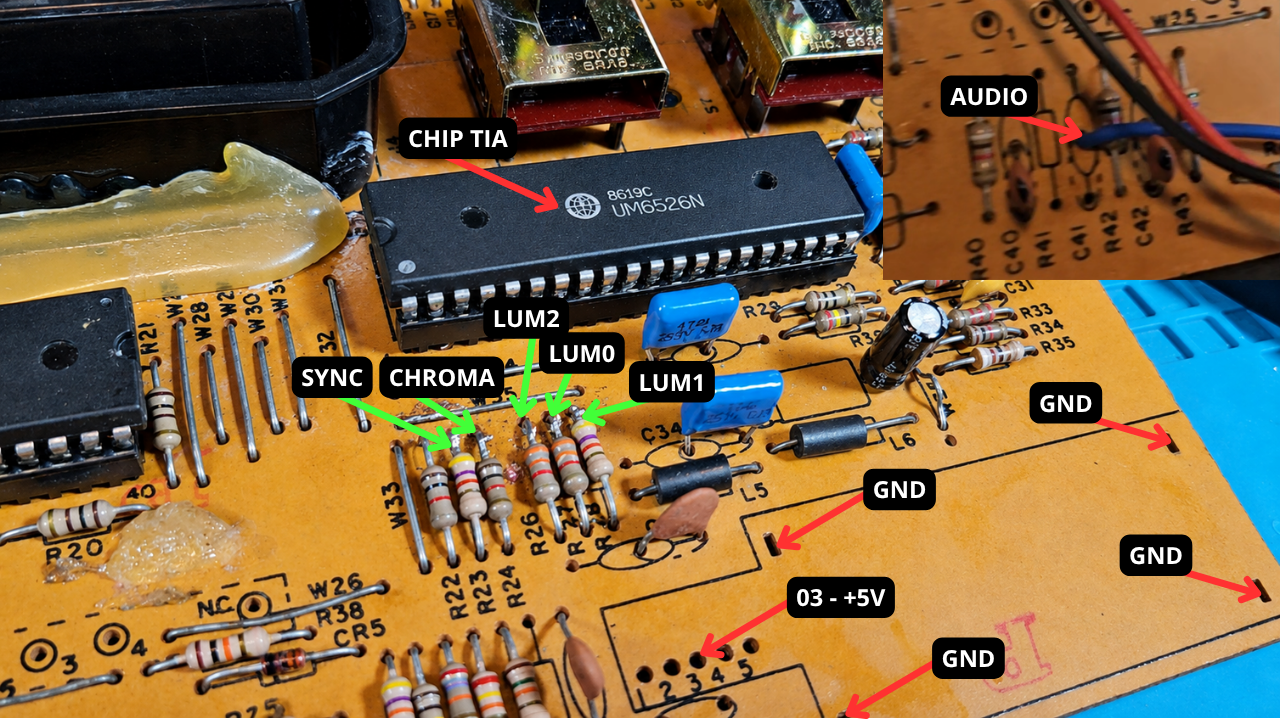

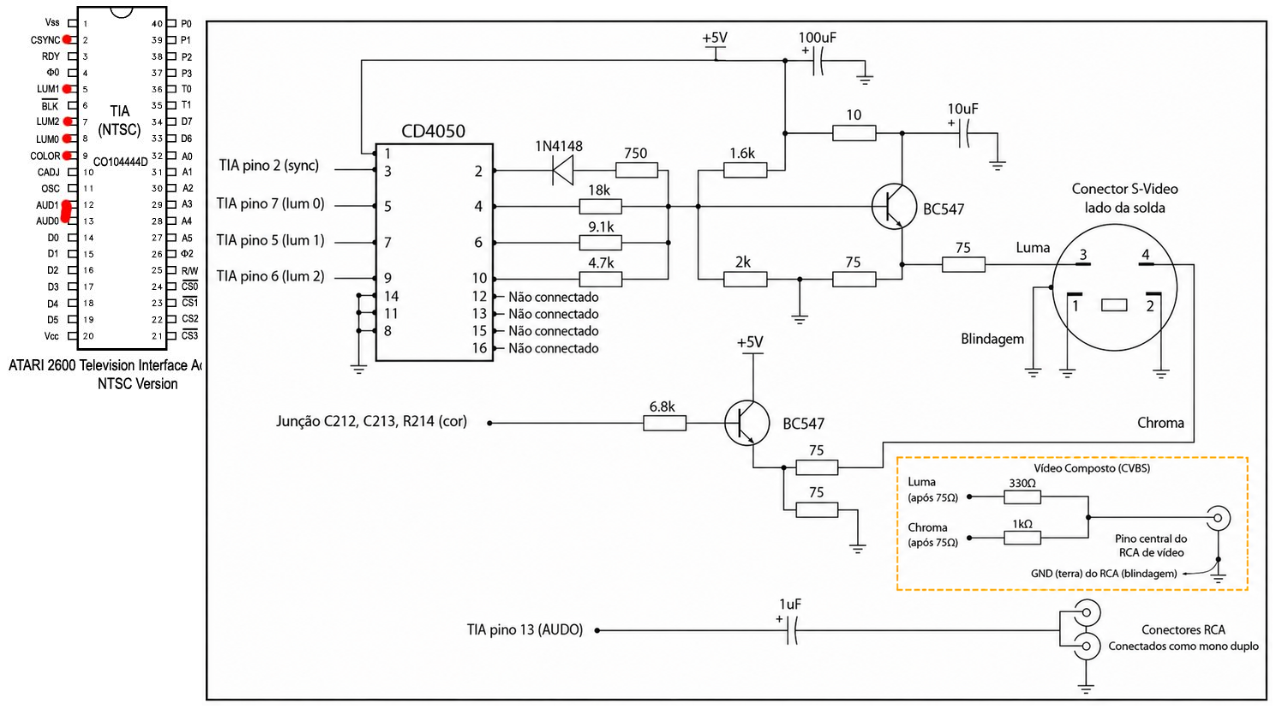

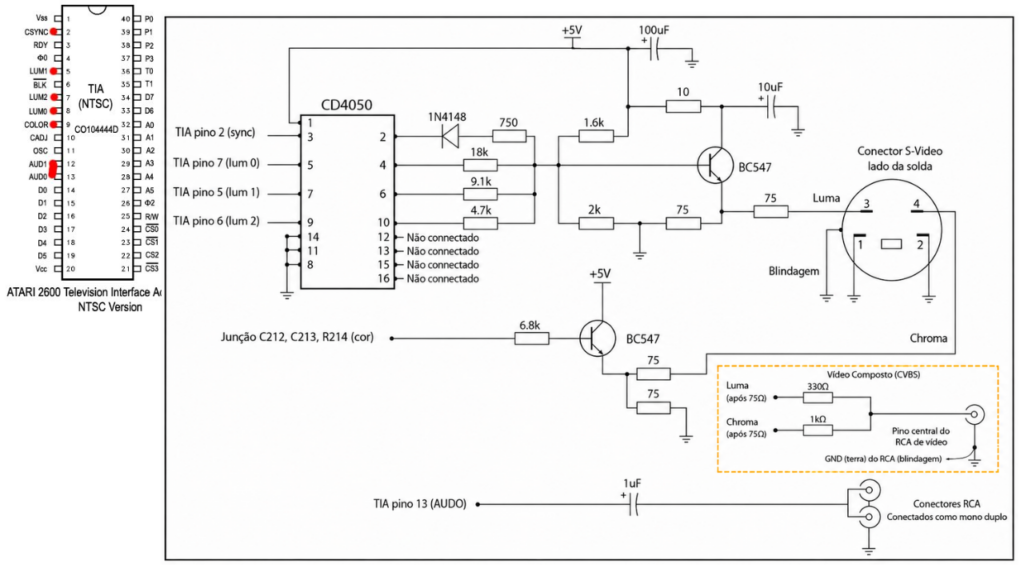

Este projeto permite extrair um sinal S-Video (Separate Video) diretamente do Atari 2600, preservando separadamente os sinais de Luma (Luminância) e Chroma (Crominância).
Como resultado, a imagem fica muito mais limpa quando comparada ao tradicional Mod AV.
Embora o Mod RGB ainda seja a solução definitiva para qualidade de imagem no Atari, seu custo e disponibilidade tornam o Mod S-Video uma excelente alternativa para a maioria dos colecionadores.
🛠️ Componentes utilizados
🔹 CI CD4050 https://s.click.aliexpress.com/e/_om1Jc6a
🔹 Kit de Transistores https://s.click.aliexpress.com/e/_oEgaVJo
🔹 Capacitores Eletrolíticos https://s.click.aliexpress.com/e/_oEvCxua
🔹 Kit de Resistores https://s.click.aliexpress.com/e/_om7s5xo
🔹 Placa Perfurada para Soldagem https://s.click.aliexpress.com/e/_DdHJI8f
Esta não foi a primeira versão deste mod.
Ao longo do tempo refinei o circuito diversas vezes até chegar ao resultado apresentado neste projeto. Ainda assim, continuo estudando novas possibilidades para reduzir ainda mais ruídos, simplificar a montagem e melhorar a qualidade final da imagem.
Caso desenvolva melhorias ou adaptações, elas também serão disponibilizadas aqui no site.
