Os cabos SCART costumam ser um dos componentes mais negligenciados em um setup retrô. Muitas vezes investimos em consoles modificados, cabos RGB de qualidade, switches automáticos e upscalers avançados, mas esquecemos que o cabo responsável por ligar o switch ao upscaler também pode influenciar no resultado final.
Recentemente resolvi substituir o cabo SCART para SCART que utilizava no meu setup por um cabo feito sob medida, com o comprimento exato necessário para minha instalação. O resultado foi melhor do que eu esperava: redução de pequenos efeitos de ghosting em alguns consoles e uma imagem ainda mais limpa.

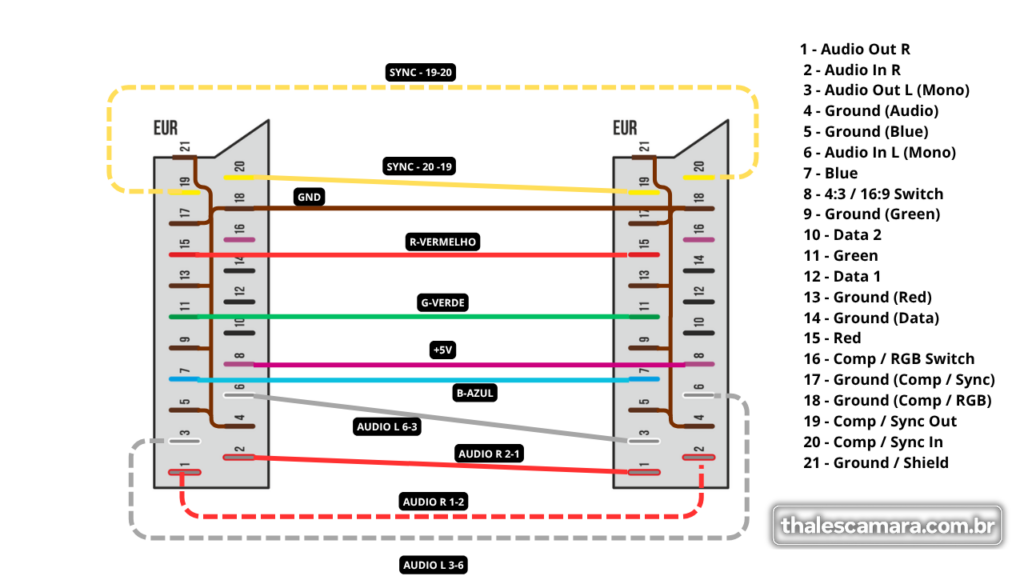

Neste artigo vou mostrar como construir corretamente um cabo SCART para SCART, explicar as diferenças em relação aos cabos RGB tradicionais e disponibilizar o diagrama utilizado no projeto.
Por Que o Cabo SCART para SCART é Diferente?
Ao contrário do que muita gente imagina, um cabo SCART para SCART não é simplesmente uma ligação direta de todos os pinos.
Alguns sinais precisam ser cruzados corretamente para que áudio e sincronismo funcionem da maneira adequada.
Isso significa que determinados pinos precisam ser invertidos entre os conectores, principalmente:
- Áudio esquerdo
- Áudio direito
- Retorno de áudio
- Sincronismo (Sync)
- Vídeo composto utilizado como sincronismo
Por esse motivo, muitos cabos SCART para SCART encontrados no mercado não funcionam corretamente em determinadas aplicações.
Materiais Utilizados
Para a montagem você pode utilizar:
- Conectores SCART macho
- Cabo blindado de 10 vias (mínimo recomendado)
- Cabo blindado de 20 ou 21 vias (recomendado)
- Termorretrátil
- Ferro de solda
- Estanho
O cabo de 10 vias funciona perfeitamente para a maioria dos setups, porém o cabo de 20/21 vias permite utilizar todos os aterramentos disponíveis, proporcionando uma construção mais completa.
