Uma das maiores surpresas que tive ao voltar a mexer com o MSX Expert foi descobrir que ele já possui saída RGB nativa de fábrica. Diferente de muitos videogames e computadores da época, não é necessário instalar mods complexos para obter uma imagem de excelente qualidade. Basta utilizar o cabo correto.
Neste artigo vou disponibilizar o diagrama utilizado no vídeo e explicar alguns pontos importantes para quem deseja construir seu próprio cabo RGB SCART para utilizar com equipamentos como RetroTINK, OSSC, GBS-Control e outros upscalers compatíveis.
O MSX Expert já possui RGB nativo
O conector DIN-8 presente na traseira do MSX Expert disponibiliza diretamente os sinais RGB, permitindo obter uma qualidade de imagem muito superior ao vídeo composto tradicional.
Porém existe um detalhe importante:
O conector é fisicamente parecido com o utilizado no Mega Drive 1, mas a pinagem é completamente diferente.
Isso significa que você não deve conectar um cabo RGB de Mega Drive diretamente no MSX Expert, pois além de não funcionar corretamente, existe o risco de danificar equipamentos conectados.

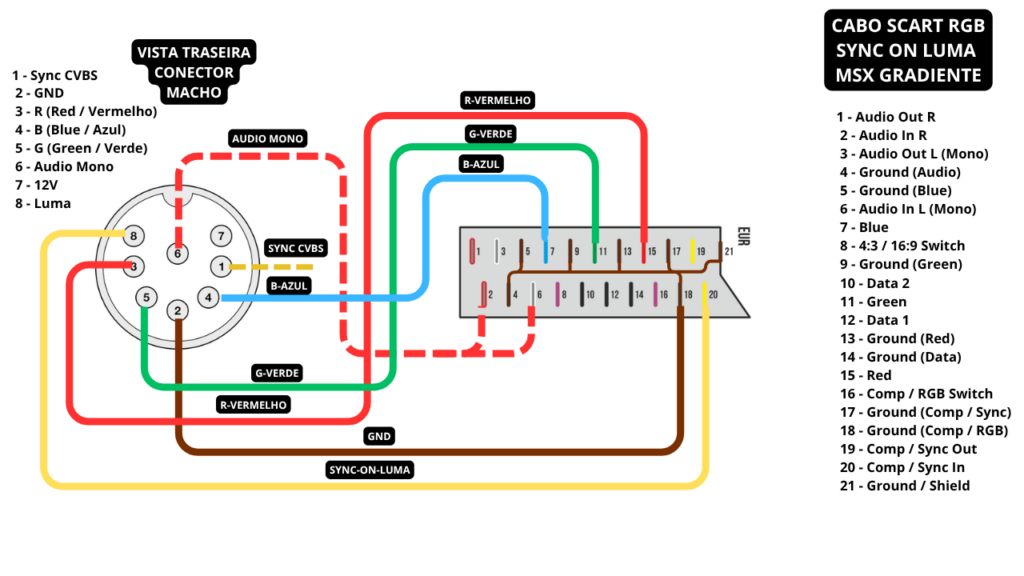

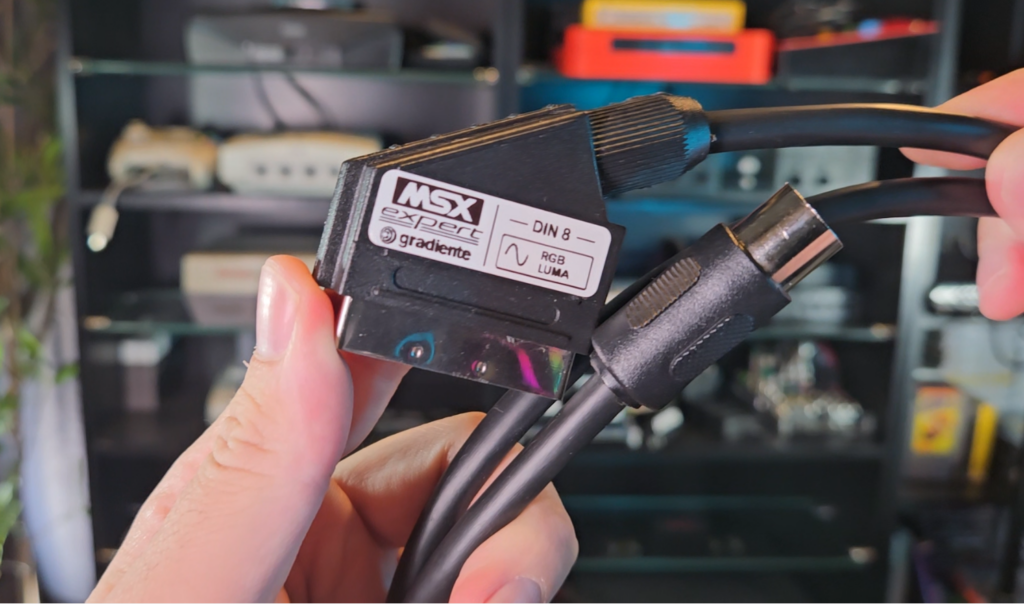

Diagrama do Cabo RGB SCART
Abaixo está o diagrama utilizado durante a construção do cabo:
Materiais Utilizados
Cabo Manga 10 Vias 26 AWG Blindado
Conector DIN 8 Pinos
Conector SCART
https://s.click.aliexpress.com/e/_c2JFXiUp
Cabo SCART de Boa Qualidade
https://s.click.aliexpress.com/e/_c4OwZ48t
Por que utilizar o sinal Luma como sincronismo?
Durante os testes, optei por utilizar o sinal Luma para sincronismo.
Embora o MSX disponibilize sinal de vídeo composto que poderia ser utilizado para sync, os resultados utilizando o Luma foram significativamente melhores, apresentando um sinal mais limpo e estável para equipamentos modernos.
Por isso o diagrama utiliza:
- RGB nativo
- Áudio estéreo
- Luma como sincronismo
Assista ao Tutorial Completo
No vídeo abaixo mostro todo o processo de construção do cabo, desde a identificação da pinagem até os testes em funcionamento.
