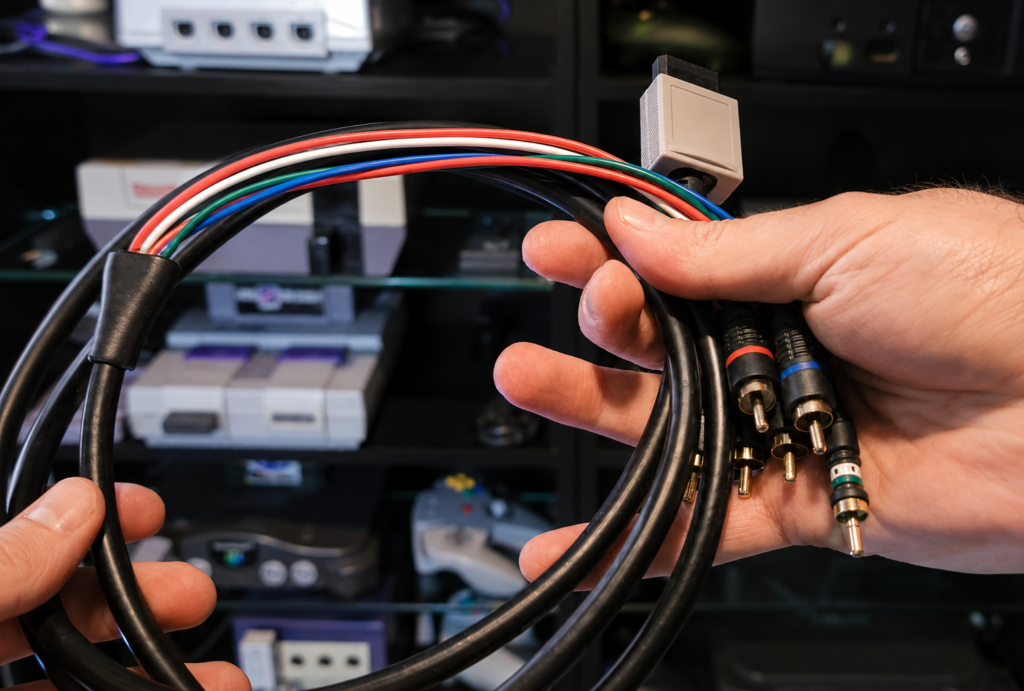

Neste guia, você encontrará o diagrama necessário para construir um cabo componente blindado para Nintendo Wii.
O vídeo componente utiliza três sinais separados para formar a imagem: Y, Pb e Pr. Além deles, o cabo possui as conexões de áudio esquerdo e direito, seus respectivos aterramentos e um jump necessário para que o console reconheça o cabo componente.
Quando construído com um bom cabo multicanais e blindagem individual, ele ajuda a proteger os sinais contra interferências e pode oferecer uma conexão mais confiável para setups com vários videogames e equipamentos.

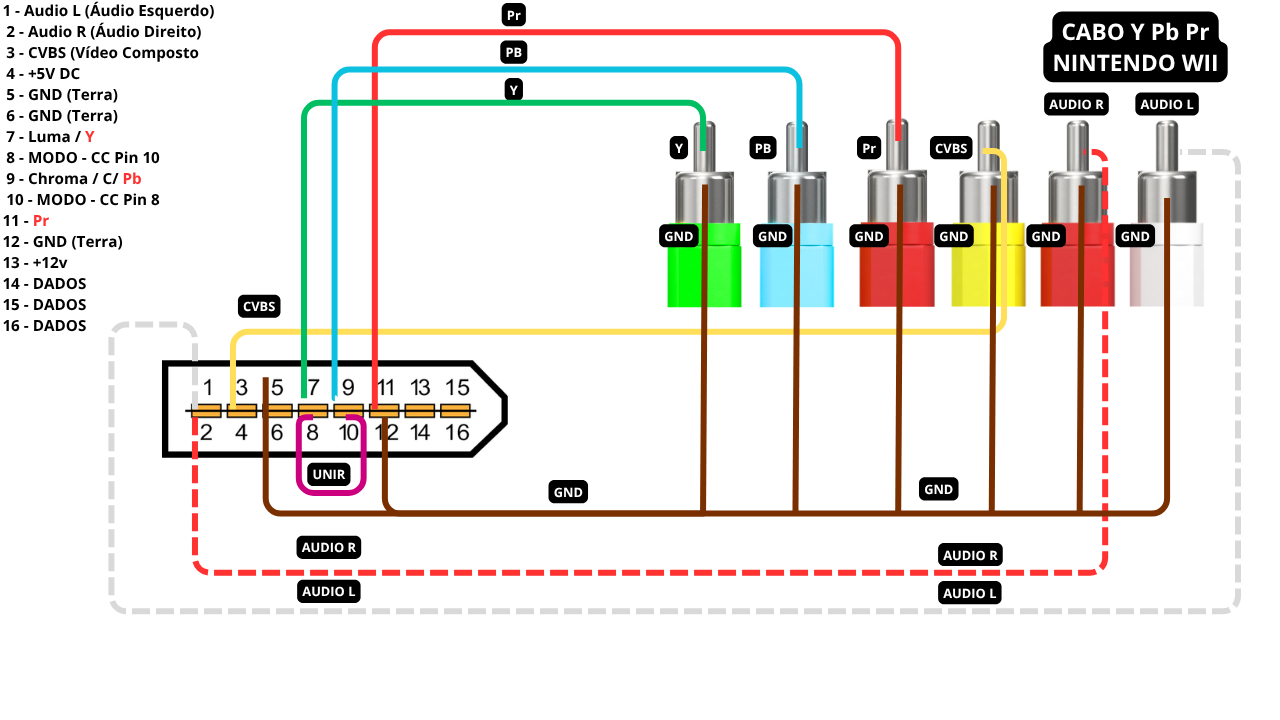

O diagrama apresenta as conexões entre o conector de áudio e vídeo do Nintendo Wii e os cinco conectores RCA:
- Verde: sinal Y;
- Azul: sinal Pb;
- Vermelho: sinal Pr;
- Branco: áudio esquerdo;
- Vermelho de áudio: áudio direito;
- Terras correspondentes aos sinais de áudio e vídeo.
Também é necessário realizar um jump entre os pinos 8 e 10 para que o Nintendo Wii identifique o cabo como vídeo componente.
Antes de iniciar as soldagens, observe atentamente a orientação do conector. Dependendo do lado pelo qual ele estiver sendo visualizado, a posição dos pinos aparecerá invertida.
Lista de materiais
Multicabo Santo Ângelo — 2 metros, 6 vias, 6×24
Conectores RCA
Conector de áudio e vídeo do Nintendo Wii
https://s.click.aliexpress.com/e/_c3g3MDir
É possível utilizar um cabo multicanais novo ou reaproveitar um bom cabo componente blindado de outro equipamento. No meu projeto, utilizei o cabo de um componente do GameCube que havia parado de funcionar, mas ainda possuía condutores e blindagem em excelentes condições.
Alguns cabos componentes do Xbox 360 também podem servir como matéria-prima, desde que todas as vias sejam corretamente identificadas com um multímetro.
