Se você quer extrair a melhor qualidade de imagem do seu Mega Drive, mas não quer gastar uma fortuna em um cabo SCART pronto, a boa notícia é que existe uma solução simples: montar o seu próprio cabo.

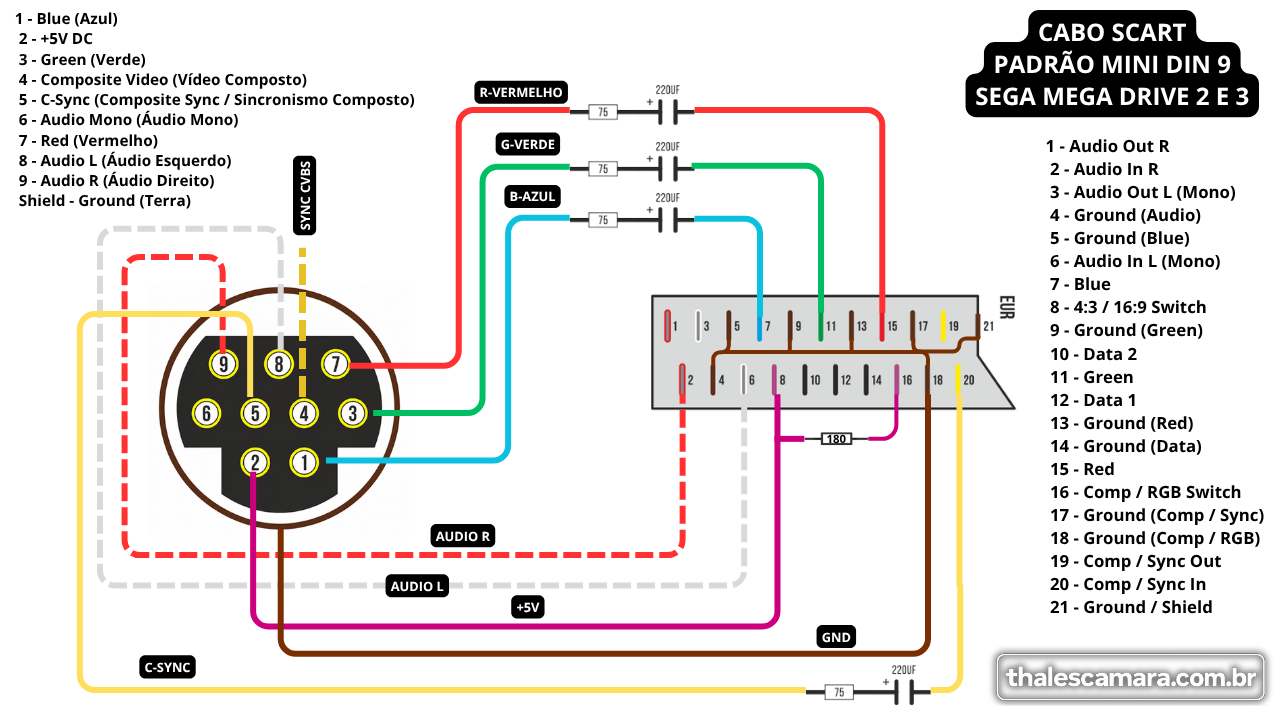

Neste guia você encontrará o diagrama completo, a lista de materiais e um vídeo passo a passo, mostrando como montar um cabo SCART RGB de excelente qualidade utilizando componentes fáceis de encontrar.
É difícil montar?
Não.
Este é um projeto indicado até mesmo para quem possui pouca experiência com soldagem.
A montagem exige apenas atenção ao diagrama e um pouco de paciência durante as soldas. Não há programação, placas eletrônicas ou componentes complexos.
Se você já soldou conectores ou fez pequenos reparos eletrônicos, provavelmente conseguirá concluir o projeto sem dificuldades.
🛒 Materiais utilizados
🔹 Cabo Blindado 3 metros https://meli.la/2B3xbsq
🔹 Cabo Blindado 10 metros https://meli.la/13Nd4EQ
🔹 Cabo SCART Chinês https://s.click.aliexpress.com/e/_c4s…
🔹 Conector SCART https://s.click.aliexpress.com/e/_c37…
🔹 Conector Mini DIN 9 https://s.click.aliexpress.com/e/_c2R…
🔹 Capacitores Sólidos 220µF / 10V https://s.click.aliexpress.com/e/_c45…
🔹 Kit de Resistores (75Ω e 180Ω) https://s.click.aliexpress.com/e/_c2J…
Também deixei abaixo o vídeo completo mostrando toda a montagem, desde a preparação dos componentes até os testes finais.
Se surgir qualquer dúvida durante a montagem, basta acompanhar o passo a passo do vídeo.
Vale a pena?
Sem dúvida.
Além da economia, você passa a entender exatamente como o cabo foi construído e pode realizar futuras manutenções ou adaptações sempre que precisar.
Se você busca a melhor imagem possível do Mega Drive em equipamentos compatíveis com RGB SCART, este projeto oferece um excelente custo-benefício e pode ser concluído em pouco tempo.
Bom trabalho e boa montagem!
