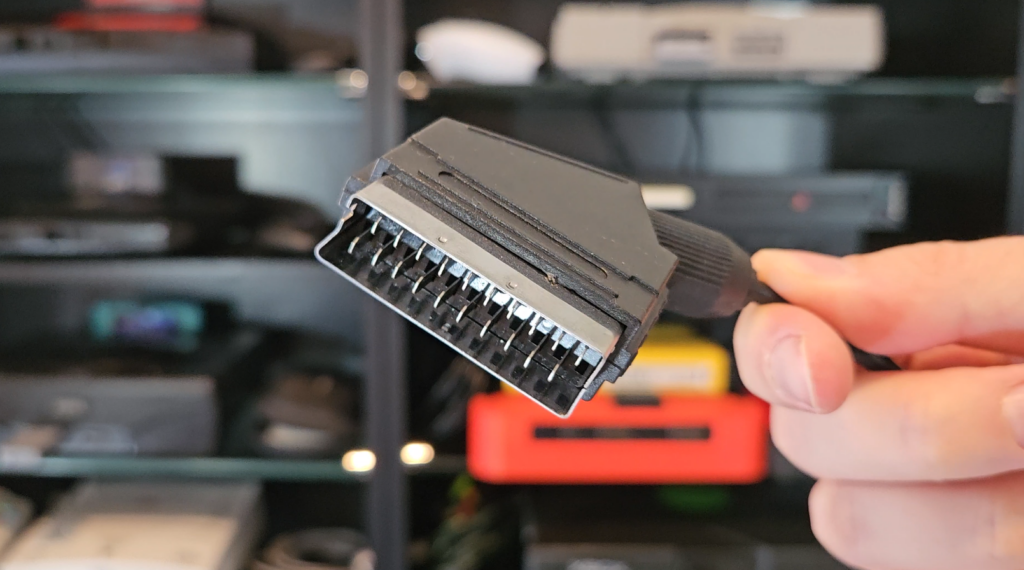

uando falamos em cabos RGB SCART, muita gente acredita que basta ligar os fios corretamente para obter a melhor imagem possível. Na prática, não é bem assim. Cada console possui uma implementação diferente para sua saída de vídeo, e isso significa que o cabo pode precisar de componentes específicos para que o sinal seja entregue dentro do padrão esperado.
Neste artigo, vou explicar alguns conceitos importantes utilizando como exemplo um PC Engine com mod RGB, mas os princípios apresentados se aplicam a diversos consoles, como Mega Drive, Super Nintendo, PlayStation, Saturn, Neo Geo, MSX e muitos outros.
O padrão de vídeo RGB
Equipamentos compatíveis com o padrão SCART esperam receber um sinal RGB com aproximadamente:
- 0,7 Vpp (700 mV pico a pico) para os canais Red, Green e Blue.
- Impedância de saída de 75 Ω, considerando a impedância da fonte, do cabo e da carga (monitor, TV ou upscaler).
Esse padrão garante que o dispositivo receptor interprete corretamente os níveis de brilho e cor, evitando imagens escuras, lavadas ou saturadas.
É importante destacar que os 75 Ω não são apenas um resistor colocado em série. Esse valor representa a impedância característica de todo o sistema de vídeo analógico, incluindo a saída do console, o cabo e a entrada do equipamento receptor.
Nem todo videogame gera o mesmo sinal
Um erro bastante comum é imaginar que todos os consoles possuem a mesma eletrônica na saída RGB.
Na realidade, cada projeto foi desenvolvido de maneira diferente.
Alguns consoles já possuem na própria placa:
- Capacitores de acoplamento;
- Resistores em série;
- Buffers de vídeo;
- Amplificadores específicos.
Outros simplesmente disponibilizam o sinal bruto proveniente do encoder ou do amplificador RGB, deixando parte da adequação para o cabo ou para o circuito externo.
Por isso, não existe um único cabo SCART ideal para todos os videogames.
O exemplo do PC Engine
No caso do mod RGB utilizado neste vídeo, observei que o circuito já possuía um resistor em série de aproximadamente 30 Ω em cada canal RGB.
Originalmente, meu cabo também possuía um resistor de 75 Ω em série, seguindo um padrão bastante utilizado em outros consoles.
A combinação dos dois resistores acabou reduzindo excessivamente a amplitude do sinal RGB.
Como consequência, o RetroTINK indicava aproximadamente:
- 450 mVpp
quando o esperado seria algo próximo de:
- 700 mVpp
Após revisar o circuito e adequar os valores presentes no cabo, foi possível elevar o sinal para aproximadamente 640 a 650 mVpp, valor muito mais próximo do padrão esperado e suficiente para uma excelente qualidade de imagem.
Vale destacar que essa alteração foi feita especificamente para esse mod RGB do PC Engine e não deve ser utilizada como regra para outros consoles.
Resistores e capacitores: qual a função?
Outra dúvida bastante comum é a função dos componentes encontrados dentro de muitos cabos SCART.
Capacitores
Os capacitores normalmente são utilizados para realizar o acoplamento AC, bloqueando qualquer componente DC presente na saída RGB do console.
Na maioria dos projetos modernos utiliza-se:
- 220 µF
Embora outros valores possam funcionar dependendo da impedância envolvida.
Resistores
Os resistores podem desempenhar diversas funções:
- limitar corrente;
- ajustar a amplitude do sinal;
- auxiliar na adaptação da impedância;
- proteger a entrada do equipamento receptor.
O valor correto depende totalmente da implementação elétrica do console.
É comum encontrar projetos utilizando:
Outro ponto importante é o sinal de sincronismo (CSYNC).
Dependendo do console, o sincronismo pode sair:
- diretamente do encoder;
- proveniente do vídeo composto;
- através de um circuito amplificador.
Assim como ocorre no RGB, alguns consoles necessitam de resistores ou capacitores no cabo, enquanto outros já entregam um sinal adequado.
Uma adaptação incorreta pode causar:
- perda de sincronismo;
- instabilidade da imagem;
- incompatibilidade com alguns upscalers.
Utilizando o RetroTINK como ferramenta de diagnóstico

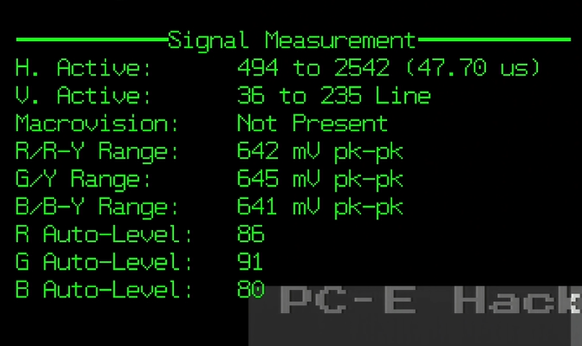

Uma funcionalidade extremamente útil presente no RetroTINK 4K é a tela de medição do sinal de entrada.
Ela permite visualizar aproximadamente:
- amplitude dos canais RGB;
- estabilidade do sincronismo;
- frequência horizontal;
- frequência vertical.
Embora não substitua um osciloscópio, essa ferramenta é excelente para verificar rapidamente se o sinal RGB está próximo do esperado.
Foi justamente utilizando essa função que identifiquei que o mod RGB do PC Engine estava entregando um nível abaixo do ideal.
Cabo blindado também faz diferença
Outro ponto que merece atenção é a qualidade do cabo utilizado.
Cabos blindados reduzem significativamente a possibilidade de:
- interferências externas;
- diafonia entre canais;
- ruídos;
- perda de qualidade em cabos mais longos.
Para projetos SCART, costumo recomendar cabos com 10 vias, pois permitem utilizar múltiplos aterramentos e deixam a instalação mais organizada e robusta.
Construir um bom cabo SCART vai muito além de simplesmente soldar os fios corretos.
Cada videogame possui características próprias, e entender como sua saída RGB foi implementada é fundamental para obter o melhor desempenho possível.
Antes de copiar um projeto encontrado na internet, procure entender:
- como o mod RGB foi desenvolvido;
- quais componentes já existem na placa;
- quais adaptações realmente precisam estar presentes no cabo.
Esse cuidado evita perdas de amplitude, problemas de sincronismo e garante que o sinal entregue ao monitor ou upscaler esteja o mais próximo possível do padrão esperado.
Se você busca extrair o máximo de qualidade dos seus consoles retrô, conhecer esses detalhes faz toda a diferença.
